一、数控钢筋笼滚焊机定义

数控钢筋笼滚焊机是一款具有先进数控系统的装机用钢筋笼自动化加工装备。

二、数控钢筋笼滚焊机的工作原理

根据施工要求，钢筋笼的主筋通过人工穿过固定旋转盘相应模板圆孔至移动旋转盘 的相应孔中进行固定，把盘筋（绕筋）端头先焊接在一根主筋上，然后通过固定旋转盘 及移动旋转盘转 动把绕筋缠绕在主筋上（移动盘是一边旋转一边后移），同时进行焊 接，从而形成产品钢筋笼--- 这就是钻孔灌注桩钢筋笼滚焊机,即“钢筋笼成型机”的工作原理。

三、钢筋笼滚焊机加工钢筋笼的精度保障

由于钢筋笼对于箍筋之间的间距精度要求非常高 , 所以一般的传统制作钢筋笼方式很 难满足现代化施工要求。而山省劲科生产的数控钢筋笼滚焊机，是在工业 PLC上设定间 距参数，由 PLC 控制行走于旋转变频电机的转速。从而有效保证其加工出来的产品质量。

四、钢筋笼滚焊机的加工特性

1、加工速度快：正常情况下备料及滚焊部分 5 人一班，分二班作业，10 个人一天就 可以加工出 20 多个 12 米长成品的笼子（备料、滚焊、加强筋安装、探测管安装、导向垫 块安装等），工作效率非常高。

 2、加工质量稳定可靠：由于采用的是数控机械化作业，主筋、缠绕筋的间距均匀， 钢筋笼 直径一致，产品质量完全达到规范要求。在实际中手工生产钢筋笼时工程监理几 乎每天都到加工 现场进行检查，而使用机械加工后，监理对机械化加工的钢筋笼基本实 行了“免检”。

3、 箍筋拉紧不需搭接，较之手工作业节省材料 1.5%，降低了施工成本。

4、 由于主筋在其圆周上分布均匀，多个钢筋笼搭接时很方便，节省了吊装时间。

5、 机械化加工钢筋笼，在质量控制方面得到了保障。

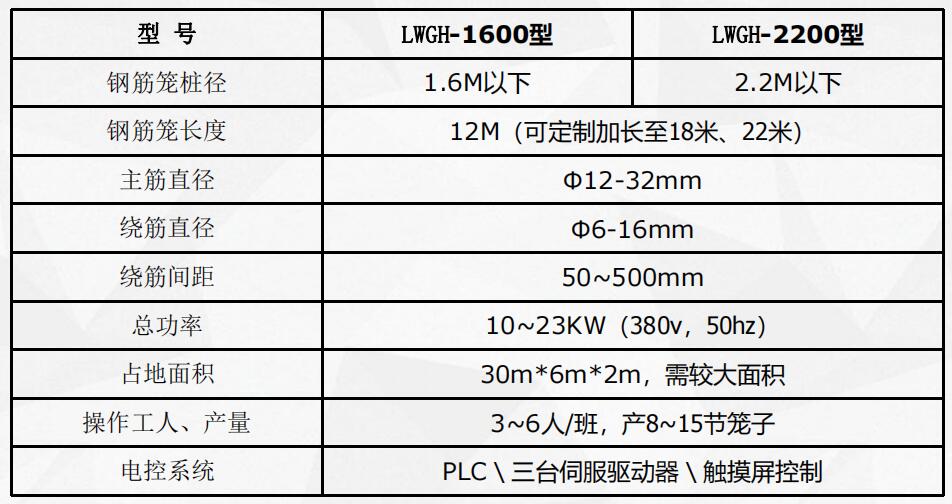

五、数控钢筋笼滚焊机的技术参数表如下

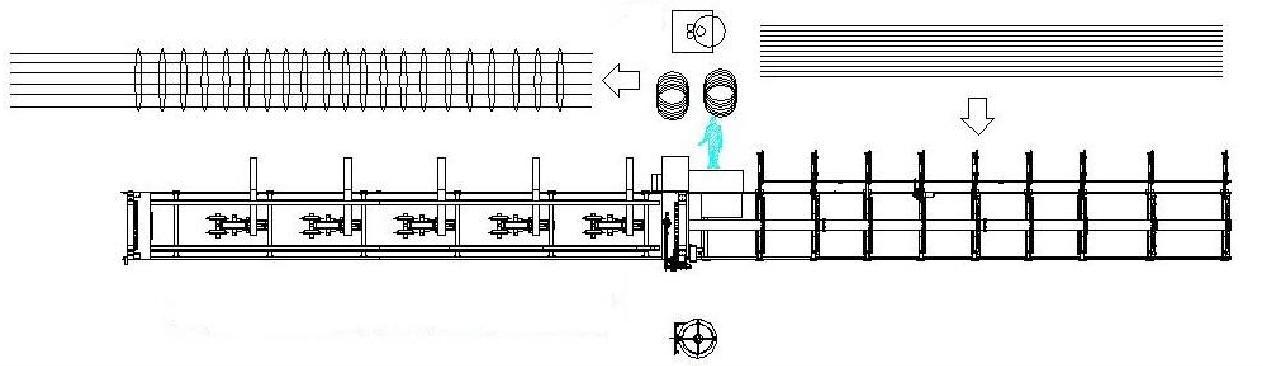

六、数控钢筋笼滚焊机的设备布置图
